Ametralladora Ligera Ameli
Ametralladora Ligera Ameli
Ametralladora Ligera Ameli
Ametralladora Ligera Ameli
CARACTERÍSTICAS
Fabricante   E.N. Santa Bárbara (España)
Calibre   5,56 mm
Munición   5,56 x 45 mm OTAN (Ordinaria/Trazadora)
Alimentación   cintas de 100/200 cartuchos
Accionamiento  retroceso de masas, cañón móvil y acerrojamiento por rodillos.
Alcance   eficaz 1.000 m
Cadencia de tiro   900 disparos por minuto
Velocidad inicial del proyectil   857 m/seg
Rayado   4 rayas dextrorsum (paso 305 mm)
Alza   cerrada de tipo diópter (con graduación para 200, 400, 600 y 800) y visor Susat L-9A1
Peso (arma)   8'3 kg, con una cinta de 200 cartuchos
Longitud (arma)   970 mm
Longitud (cañón)   400 mm
Ancho (arma)   80 mm
DATOS TÉCNICOS
Fabricante   Fábrica de Armas de Oviedo -FAO- (España)
Calibre   7'62 mm
Munición   7'62 x 51 mm OTAN (Ordinaria/Trazadora)
Alimentación   por cinta
Accionamiento   retroceso de masas, cañón móvil y acerrojamiento por rodillos
Alcance   eficaz 1.200 m
Cadencia de tiro   1.200 disparos por minuto
Velocidad inicial del proyectil   820 m/seg
Rayado   4 rayas dextrórsum (paso 305 mm)
Alza   corredera graduable cada 100 metros
Peso (arma)   10'5 kg
Peso (con bípode)   11'5 kg
Peso (con trípode)   24'6 kg
Longitud (arma)   1.225 mm
Longitud (cañón)   530 mm
Ancho (arma)   130 mm
Ametralladora MINIMI de 5,56 mm.
Fabricante   FN Herstal (Bélgica)
Modelo   5,56 PARA
Calibre   5,56x45mm NATO
Principio de funcionamiento   Toma de gases, cierre abierto.
Longitud total (con culata extendida)   766mm.
Anchura total   110mm.
Peso   7,35 kg.
Peso del Cañón   1,6 kg.
Longitud del cañón   349 mm.
Tipo de culata   Plegable por deslizamiento.
Cadencia de tiro   700-1000 dpm.
Alimentación   Cinta, caja, bolsa o cargadores.
Selector de tiro   Seguro/automático.
Alcance efectivo   800 m
Empleo   Ametralladora ligera, una por cada uno de los dos equipos de fuego de los pelotones de fusiles.
Ametralladora MINIMI de 7,62 mm.
Calibre   7,62x51mm NATO
Fabricante   FN Herstal (Bélgica).
Modelo   7,62 T.R. SLIDING BUTT
Principio de funcionamiento   Toma de gases, cierre abierto.
Longitud total (con culata extendida)   1000 mm.
Anchura total   128 mm.
Peso   8,6 kg.
Peso del Cañón   2,16 kg.
Longitud del cañón   502 mm.
Tipo de culata   Plegable por deslizamiento.
Cadencia de tiro   680-800 dpm.
Alimentación   Cinta, o bolsa de 100 disparos.
Selector de tiro   Seguro/automático.
Alcance efectivo   1000 m
Empleo   Ametralladora media, en las secciones de armas de las compañías de fusiles.
CARACTERÍSTICAS
Fabricante   Browning (EEUU)
Calibre   12'70 mm
Munición   12'7 x 99 mm OTAN (Ordinaria/Trazadora/Perforante)
Alimentación   por cinta desengarzable con eslabón tipo M-9
Accionamiento   largo recorrido por retroceso corto de masas
Alcance   máximo 6.800 m; eficaz 2.000 m
Cadencia de tiro   450/550 disparos por minuto
Velocidad inicial del proyectil   895/942 m/seg
Alza   corredera graduable de 0 a 2.366 metros y visor nocturno AN/TVS-5
Peso (arma)   38'1 kg
Peso (con trípode M-3)   58 kg
Peso (cañón)   13 kg
Longitud (arma)   1.654 mm
Longitud (cañón)   1.143 mm
CARACTERÍSTICAS
Fabricante MOSSBERG & SONS
Calibre 12,76 mm
Munición 12 mm
Alimentación Depósito tubular
Accionamiento Acción de bombeo (corredera)
Alcance eficaz 40 m
Peso (arma) 2830g
Longitud (arma) 1003,3 mm
Longitud (cañón) 470 mm
CARACTERÍSTICAS
Fabricante   H&K (Alemania); motado por E.N. Santa Bárbara (España)
Calibre   5'56mm
Munición   5'56 x 45mm OTAN
Accionamiento   por toma de gases, con cierre rotatorio
Cargador   de plástico transparente de 30 cartuchos
Velocidad inicial del proyectil   920 m/seg
Visor   de 3 aumentos
Alcance eficaz   400 metros
Cadencia de tiro   750 disparos por minuto
Rayado   6 rayas dextrosum; paso 178 mm
Peso (arma)   G-36E: 3,3 kg
G-36KE: 3 kg
Peso (arma)   480 gr con 30 cartuchos
Longitud (arma)   G-36E: 990 mm (760 mm plegado)
G-36KE: 850 mm (615 mm plegado)
Longitud (cañón)   G-36E: 480 mm
G-36KE: 320 mm
CARACTERÍSTICAS
Fabricante   Barret (EEUU)
Calibre   12'70 mm
Munición   12'7 x 99 mm OTAN (calibre .50 Browning)
Accionamiento   cerrojo de corto recorrido de bajo retroceso
Cargador   de 5 cartuchos
Velocidad inicial del proyectil   653 m/seg
Visor   telescópico Swarovsky Habicht PF 10 x 42 L; con intensificador de luz estelar de 3ª generación y Simrad KN-200F Mk-III
Alcance   máximo 2.000 m; eficaz 1.500 m
Cadencia de tiro   70 disparos por minuto (tiro a tiro)
Peso (cañón)   11 kg
Longitud (arma)   1.149 mm
Longitud (cañón)   736,6 mm
CARACTERÍSTICAS
Fabricante   Accuracy International Ltd (Gran Bretaña)
Calibre   7'62 mm
Munición   especial de 7'62 mm x 51 ó 308 W, dotada de proyectil tipo Sierra de 12,3 gr.
Accionamiento   Cerrojo
Alimentación   cargador de 10 cartuchos
Velocidad inicial del proyectil   850m/seg.
Rayado   6 rayas dextroreum con paso a 250
Visor   alza telescópica Schmidt Bender Mk-II; visor nocturno (intensificador de luz) Simrad KN-200F Mk-III
Alcance   máximo entre los 800m y los 1.000m; eficaz 600m
Peso (arma)   6,1 kg
Longitud (arma)   1,18m
Accesorios   maletín de transporte, bípode y silenciador entre otros.

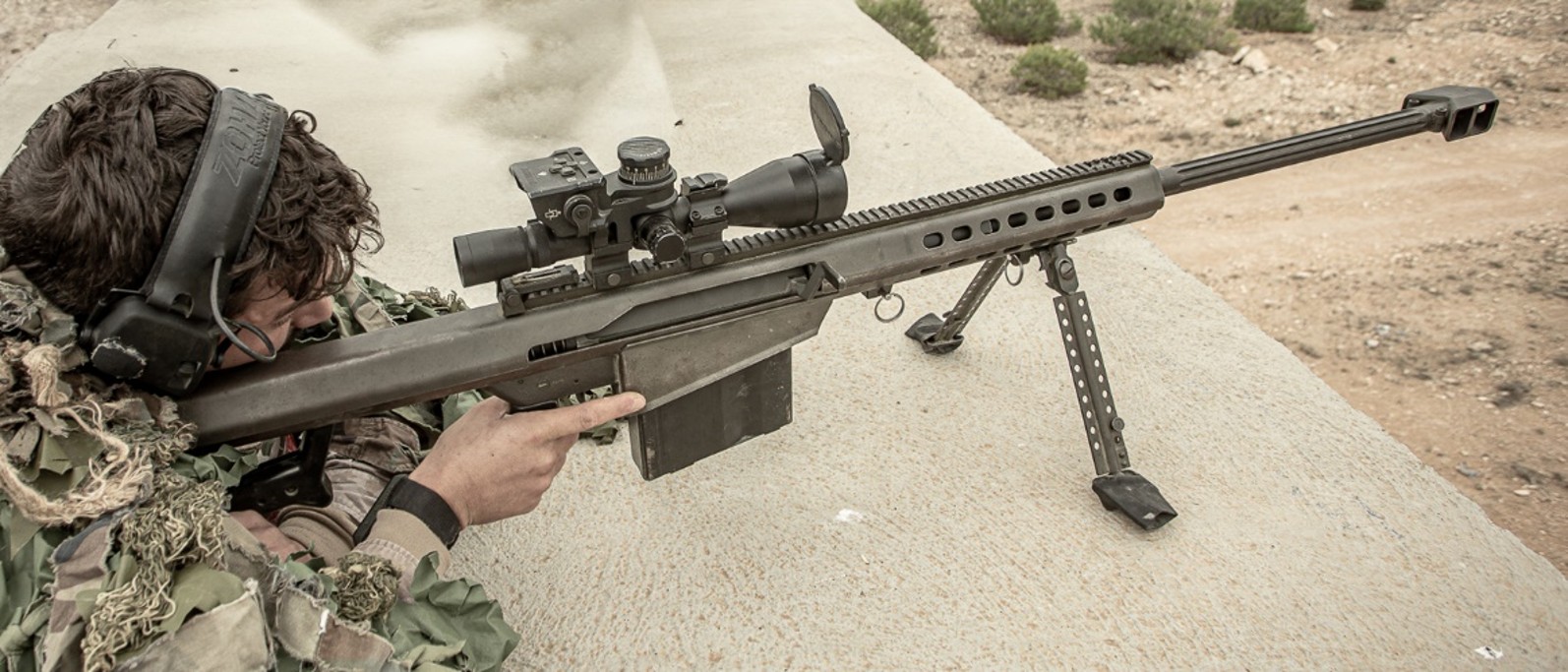

CARACTERÍSTICAS
Fabricante BARRETT FIREARMS COMPANY
Calibre 12,7 x 99 mm (.50BMG)
Alimentación cargador
Accionamiento Semiautomático accionado por retroceso corto
Alcance eficaz 1800 m, máximo 6800m
Cadencia de tiro Tiro a tiro
Alza Visor LEUPOLD Mk 4 y miras mecánicas
Peso (arma) 13,6 kg (cargador vacío)
Longitud (arma) 1449mm
Longitud (cañón) 740mm
CARACTERÍSTICAS
Fabricante   Heckler & Koch (Alemania)
Calibre   40x46 mm
Sistema de disparo   Cañón basculante.
Longitud total   348 mm.
Peso   1,49 kg.
Tipo de Afuste   Acoplado bajo el guardamanos de los HK G-36.
Alimentación   Manual.
Alcance blancos de zona   400 m
Alcance blancos puntuales   150 m
Empleo   Uno por cada uno de los dos equipos de fuego de los pelotones de fusiles, equipos de reconocimiento y de la FGNE.

Fabricante: Instalaza, S.A. (España)

Lanzagranadas Instalaza C90C
VERSIÓN C90-CR (M3) C90-CR-RB (M3) C90-CR-AM (M3) C90-CR-FIM (M3) C90-CR-BK (M3)
Función Anti-carro Anti-carro Anti-blindaje + Anti-personal Fumígeno + Incendiario Anti-bunker
Calibre 90mm 90mm 90mm 90mm 90mm
Longitud en transporte 983mm 983mm 983mm 983mm 983mm
Longitud Listo Disparo 943mm 943mm 943mm 943mm 943mm
Peso En Transporte 5,0 kg 5,0 kg 5,0 kg 5,6 kg 5,4 kg
Peso Listo Disparo 4,7 kg 4,7 kg 4,7 kg 5,3 kg 5,1 kg
Penetración Acero 400mm 480mm 220mm - 70mm
Penetración Hormigón 1,0m 1,2m 0,65m - > 300 mm
Alcance Blanco Puntual 300m 300m 300m - 350m
Alcance Blanco Zona - - 800m 750m -
Graduaciones Visor 0-450m 0-450m 200-800m 200-750m 0-400m
Fragmentos Metralla
Aire libre
- - >1000 - -
Fragmentos Metrala
Dentro del Bunker
- - - - >400
Radio Letal - - 21m - 8m
CARACTERÍSTICAS
Fabricante   Santa Bárbara Sistemas
Calibre   40x53 mm
Principio de funcionamiento   Retroceso Largo.
Longitud total   966 mm.
Anchura total   350 mm.
Altura   250 mm.
Peso   34 kg.
Peso del Trípode   22 kg.
Longitud del cañón   415 mm.
Tipo de afuste   Trípode terrestre o en la torre de vehículo Hummer.
Cadencia de tiro   215 dpm.
Alimentación   Cinta.
Selector de tiro   automático.
Velocidad Inicial   240 m/s.
Alcance máximo   2.200 m
Alcance efectivo   1.500 m
Empleo   En combinación con las ametralladoras pesadas de 12,70 mm en las secciones de AMP de las compañías de armas de los batallones de desembarco.
CARACTERÍSTICAS
Peso   unos 50 kg (lanzador y misil)
Sistema de guiado   IR pasivo, con guiado proporcional
Velocidad máxima   2'5 Mach
Techo máximo   2.000 metros
Cabeza de guerra   3 kg de explosivo y 2.000 bolas de wolframio
Espoleta   laser de proximidad (anulable para actuar por contacto directo)
CARACTERÍSTICAS
Constructor   Hughes (EEUU)
Dimensiones   Longitud: 117'4 cm (TOW-1), 155'5 cm (TOW-1A) y 171'4 cm el (TOW-2)
Diámetro: 15'2 cm
Envergadura: 34'3 cm
Peso   22'5 kg (TOW-1), 25'7 kg (TOW-1A) y 28'1 kg el (TOW-2)
Sistema de guiado   filoguiado
Alcance   máximo, 3.750 metros; mínimo 65 metros
Motor   cohete bifase de propergol sólido
Cabeza de guerra   carga hueca, 3'9 kg de alto explosivo (TOW-1 y -1A), 5'9 kg (TOW-2)
Perforación   600 mm de acero (TOW-1 y -1A), 800 mm de acero (TOW-2)
CARACTERÍSTICAS
Constructor   Rafael (Israel)
Dimensiones   longitud: 114 cm.
Peso   26.8 kg con batería desechable.
Sistema de guiado   Electroóptico (automático y manual)
Alcance   Max: 4.000 m. Min: 200 m.
Motor de lanzamiento   Se activa en 1.2 seg. para eyectar el misil.
Motor principal   Se activa a 3 m. del misil y alcanza velocidades de entre 130 y 180 m/seg.
Cabeza de guerra   Doble cabeza de guerra en tándem con capacidad para penetrar blindajes ERA. El proceso de armado se completa a más de 150 m. del tirador.
Perforación   Blindajes de última generación.
CARACTERÍSTICAS
Marca   BOWEN-MC LAUGHLIN-YORK COMPANY
Modelo   M-109 A2
Motor   DETROIT.
Transmisión   XT6 441-2ª ALLISON.
Suspensión   Barras de torsión y amortiguadores hidráulicos de doble efecto.
Frenos   Hidráulicos de disco, junto a los diferenciales.
Sistema Eléctrico   24V
Velocidad Máxima   56,3 km/h
En Carretera: 56,3 km/h
Todo Terreno: 56,3 km/h
Radio de Giro   PIVOTA
Obstáculo Vertical   0,53 m.
Vadeo   SIN PREPARAR 1,14 m.
Pendiente Longitudinal   60%
Pendiente Lateral   40%
Luz   0,45 m.
Autonomía   354 km.
Longitud   9000 (incluido cañón)
Anchura   3100
Altura   3280
Peso   24978 kg
Superficie   28,482 m²
Volumen   87,127 m³
Depósito de Combustible   511 l.
Dotación   4
Cañón   155 mm.
Dotación Munición   36
Proyectiles Ametralladora   1 de 12,7 mm.
CARACTERÍSTICAS
Calibre   105/14 mm
Peso   1.290 kgen orden de marcha
Dimensiones   3'65 x 1'50 x 1'93 metros
Elevación   -5 / +65º
Azimut   36º
Alcance   10.575 metros con munición convencional HE; 1.000 metros en función c/c
CARACTERÍSTICAS
Fabricante   Fabrica Nacional de Herstal (Bélgica)
Calibre   9 mm
Munición   9 x 19 mm OTAN (Parabellum)
Alimentación   cargador de 16 cartuchos
Accionamiento   de doble acción, acerrojamiento Browning-Peters Alcance: eficaz, 50 m
Velocidad inicial del proyectil   369 m/seg
Peso (arma)   712 gramos
Peso (cargador)   0'21 kg (vacío)
Longitud (arma)   187 mm
Tipo de rayado del cañón   estriado a derechas
Otros   carril picatinny para accesorios bajo el cañón
CARACTERÍSTICAS
Fabricante HK (HECKLER & KOCH)
Calibre 9 mm x 19
Munición 9 mm
Alimentación cargador
Accionamiento Simple / doble acción
Alcance eficaz 50 m
Cadencia de tiro Tiro a tiro
Rayado Convencional o poligonal
Alza Rectangular abierta con puntos de contraste
Peso (arma) 730 g (cargador vacío)
Longitud (arma) 173 mm
Longitud (cañón) 91 mm
Ancho (arma) 34 mm
CARACTERÍSTICAS
Fabricante   Llama-Gabilondo y Cía, S.A. (España)
Calibre   9 mm
Munición   9 x 19 mm OTAN (Parabellum)
Alimentación   cargador de 15 cartuchos, más 1 en la recámara
Accionamiento   de doble acción, acerrojado por rampa móvil y apertura por corto retroceso
Alcance   eficaz, 50 m
Velocidad inicial del proyectil   369 m/seg
Peso (arma)   1'11 kg
Peso (cargador)   0'21 kg (vacío)
Longitud (arma)   209 mm
Longitud (cañón)   114 mm
CARACTERÍSTICAS
Fabricante   H&K (Alemania)
Calibre   9 mm
Munición   9 x 19 mm OTAN
Alimentación   cargadores de 15 y 30 cartuchos
Accionamiento   acerrojamiento semirrígido por rodillos
Alcance   eficaz 100 m
Cadencia de tiro   800 disparos por minuto
Velocidad inicial del proyectil   400 m/seg
Peso (arma)   2,55 kg
Longitud (arma)   490 mm (660 mm con la culata desplegada)
Fabricante   Accuracy International Ltd (Gran Bretaña)
Calibre   7'62 mm
Munición   especial de 7'62 mm x 51 ó 308 W, dotada de proyectil tipo Sierra de 12,3 gr.
CARACTERÍSTICAS
MARCA   BOWEN-MC LAUGHLIN-YORK COMPANY
MODELO   M-992
MOTOR   DETROIT
TRANSMISION   XT6 441-2A ALLISON.
SUSPENSION   Barras de torsión y amortiguadores hidráulicos de doble efecto
FRENOS   Hidráulicos de disco, junto a los diferenciales.
SISTEMA ELECTRICO   24 V.
VELOCIDAD MAXIMA   EN CARRETERA: 65 km/h.
TODO TERRENO: 65 km/h.
RADIO DE GIRO   PIVOTA
OBSTACULO VERTICAL   0,53 m.
VADEO   SIN PREPARAR: 1,14 m.
PENDIENTE LONGITUDINAL   60 %
PENDIENTE LATERAL   60 %
LUZ   0.45 m.
AUTONOMIA   352 km.
LONGITUD   6668
ANCHURA   3150
ALTURA   3239
SUPERFICIE   21,004 m2
VOLUMEN   75,615 m3
DEPÓSITO DE COMBUSTIBLE   511 l.
DOTACIÓN   3
MUNICIÓN   93 DISPAROS COMPLETOS(90 HE y 3 COOPERHEAD), 900 DISPAROS DE 12,7 mm.
AMETRALLADORA   1 de 12.7 mm


Este sitio web está gestionado por la Armada y utiliza cookies propias y/o de terceros para la publicación de contenidos web a través de la recolección de información de los datos personales de tipo: idioma de presentacion, si el usuario está en una nueva sesión o visita, distinguir usuarios y sesiones, procedencia web.

Usted puede permitir su uso o rechazarlo, también puede cambiar su configuración siempre que lo desee.

Si pulsa el botón "aceptar cookies", se considera que acepta su uso. Encontrará más información, incluida información sobre cómo configurar las cookies, en nuestra Política de Cookies.

Aceptar seleccionadas Política de cookies
